کف رند-گندگی ایتالیایی15سال کارکرد

ماشین کف‌رند (به انگلیسی: Jointer or Surface Planer) یکی از ماشین‌های صنایع چوب است که برای صاف کردن کردن سطوح چوب و یک رو و یک نر کردن اولیه چوب به کار می‌رود. عمل برش به وسیلهٔ استوانهٔ دوّاری صورت می‌گیرد که بر روی آن دو تا شش تیغه به صورت ساده یا اریب نصب شده‌اند. در کار با این ماشین مانند دیگر ماشین‌های صنایع چوب برای ایجاد یک سطح صاف، باید نمونه کار را به آرامی به پیش برد. از این ماشین برای دوراهه کردن و درز کردن نیز می‌توان استفاده کرد.

کارکرد اولیه این ماشین صاف کردن سطوح تخته‌ها پیش از متصل کردن آنها به صورت لبه به لبه برای ساختن تخته‌های بزرگ‌تر بوده‌است به همین دلیل این ماشین به انگلیسی Jointer (اتصال دهنده) نامیده می‌شود.

طرز عملکرد ماشین کف‌رند: نمونه به آرامی از میز کارده به میز کارگیر حرکت داده می‌شود و حرکت دورانی توپی رنده باعث برداشتن یک لایه و صاف شدن سطح چوب به وسیله تیغه رنده می‌شود

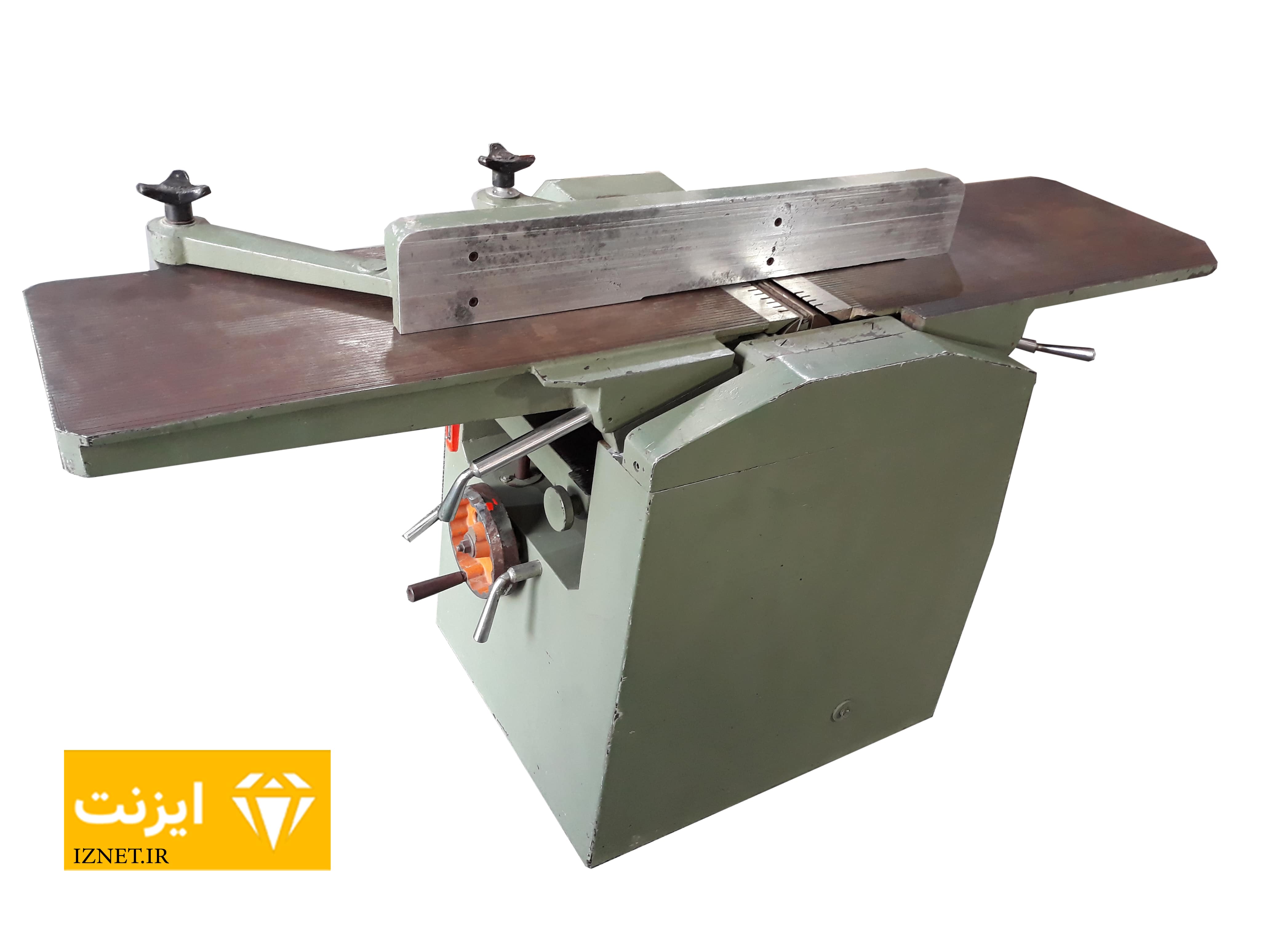

دستگاه کف رند از دو میز باریک و بلند که در یک امتداد هستند تشکیل شده‌است و توپی رنده نیز میان این دو میز جای گرفته‌است. توپی رنده به وسیله یک موتور القایی به حرکت در می‌آید. به این دو میز به اصطلاح کارده و کارگیر می‌گویند. در سر این صفحه در محل قرار میله رنده قطعه فولادی وجود دارد تا درصورت برخورد چوب‌های سنگین در هنگام رنده کردن، لبه این دو میز دچار شکستگی نگردد. این دو صفحه قابل جلو و عقب رفتن روی توپی رنده می‌باشند.

توپی رنده در زمان‌های قدیم به صورت چهارگوش ساخته می‌شد و تیغهٔ آن عریض تر از تیغه‌های کنونی بود. این توپی به وسیله پیچ یا مهره روی میله ثابت می‌شد و اغلب دو تیغه بود. تیغه‌های ماشین رنده از فولادهای آلیاژی سخت یا کروم–نیکل دار می‌باشد و طول این تیغه‌ها به اندازهٔ طول میله یا توپی ماشین رنده و برابر عرض صفحهٔ ماشین می‌باشد، محور تیغهٔ ماشین کف‌رند را می‌توان به صورت درپوشی، گوّه‌ای و مارپیچی طراحی کرد. امروزه دیگر از نوع درپوشی استفاده نمی‌شود. از نوع محور تیغه کف رند مارپیچی نیز با وجود بی سروصدا بودن و بالا بودن کیفیت سطحی قطعه کار، به خاطر هزینه بالا و سرویس مشکل آن صرف نظر می‌شود. بدین جهت اکثراً از محور تیغه کف رند گوّه‌ای استفاده می‌شود.

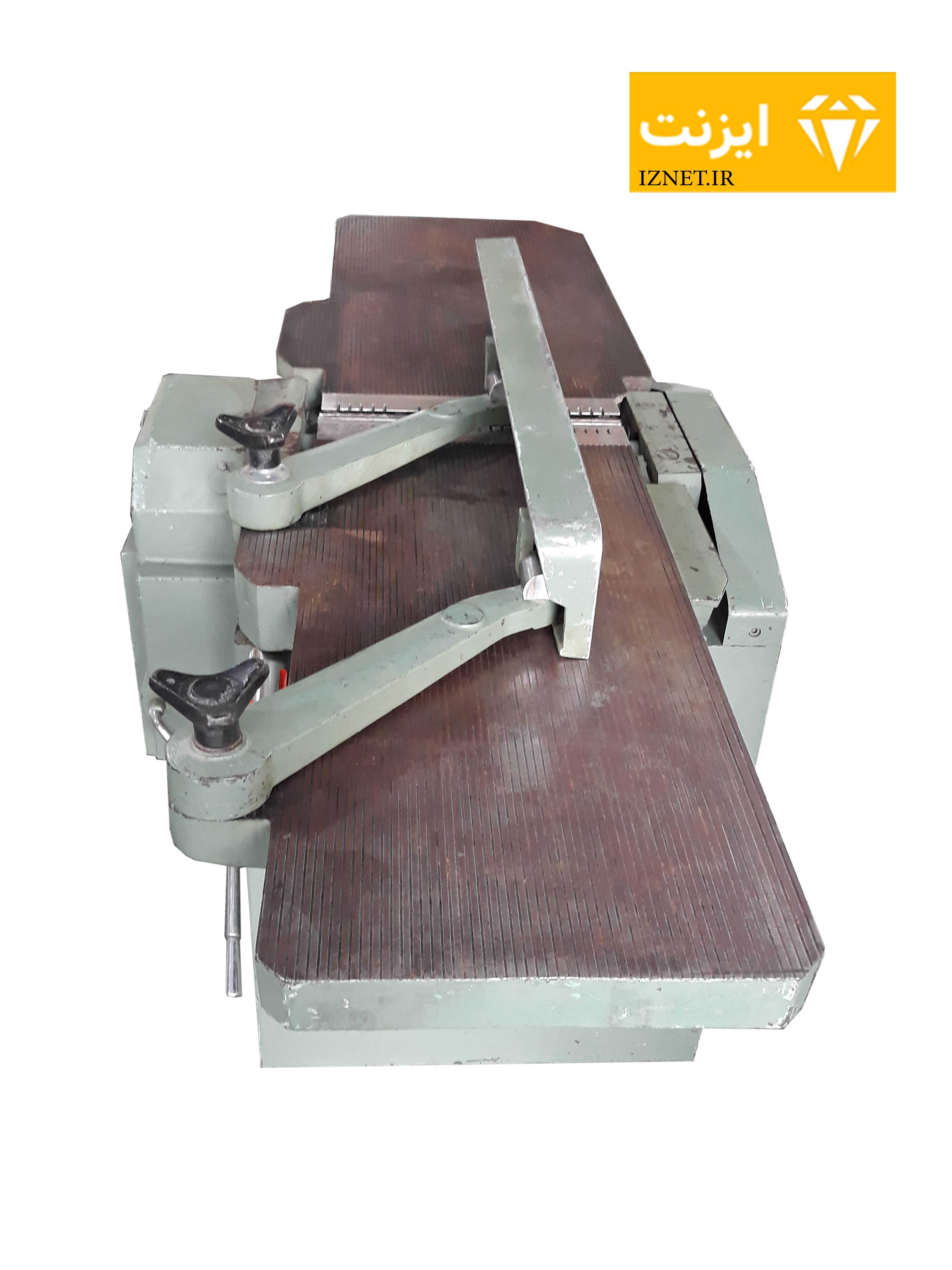

گونیای ماشین رنده نیز از یک صفحه کم عرض با طول نزدیک به طول صفحهٔ کارده و از جنس چدن ساخته شده که روی صفحهٔ ماشین رنده در موقع عمل قرار دارد و قسمت بیشتر طول آن باید روی صفحه کارده واقع شود این گونیا داری مکانیزم خاصی برای قرار روی صفحه می‌باشد که هم قابل حرکت در عرض صفحه ماشین روی میله رنده بوده هم قابل کج و راست شدن به اندازه ۴۵ درجه برای رندیدن چوب‌های با زاویه است ولی بیشتر اوقات روی زاویه نود درجه تنظیم می‌گردد.

بخش بیرونی دستگاه:

کلید استارت دستگاه که کارایی مشخصی دارد

اهرم تنظیم ارتفاع که با چرخاندن اهرم میتوان اندازه صفحه را تغییر دارد میزان باری که نیاز باشد را از روی چوب برداشت

نشانگر که میزان ارتفاع را نشان داده که اندازه صفحه گندگی بر اساس ان تنظیم میشود

اهرم قفل کن صفحه قبل از چرخاندن اهرم تنظیم ارتفاع باید از باز بودن این اهرم مطمئن بود تا صفحه متحرک دستگاه امکان حرکت داشته باشد پس اهرمی که در سمت راست پیچ تنظیم ارتفاع وجود دارد برا ثابت نگه داشتن تیغه تا صفحه به کار میرود ،چون بر اثر لرزش امکان چرخیدن پیچ تنظیم ارتفاع وجود داردبه همین جهت اگر به ارتفاع مورد نیاز رسید حتما باید با استفاده از این اهرم صفحه را به صورت ثابت نگه داشت با چرخاندن اهرم به سمت راست صفحه ازاد گردیده وبا چرخاندن ان به سمت چپ صفحه قفل میشود

اهرم کنترل سرعت بعضا در دستگاههای گندگی اهرمی وجود دارد که به صورت نیم دور حرکت میکند ،این اهرم به گیربکس متصل میباشد وسرعت گردش غلطک به جلو را تنظیم میکند ،این حرکت به دو صورت ارام وتند صورت میگیرد

اهرم خود پیشرو در برخی از دستگاههای گندگی حرفه ای تر ،اهرمی وجود دارد که به صورت ترمز عمل میکند واز حرکت چوب به سمت جلو،جلوگیری میکند،این اهرم با نام ترمز پیشرو قطعه شناخته میشود

بدنه دستگاه مانند اره فلکه از جنس چدن میباشد ،چدن به علت وزن بالادست را در جای خود میخکوب کرده مانع حرکت ولرزش دستگاه در حین کار میگردد

قطعاتی در این دستگاه وجود دارد که به وسیله پیچ به بدنه متصل شده که میتوان هر بخش راجا کرد تا بتوان به محتویات زیر گندگی دسترسی پیدا نمود

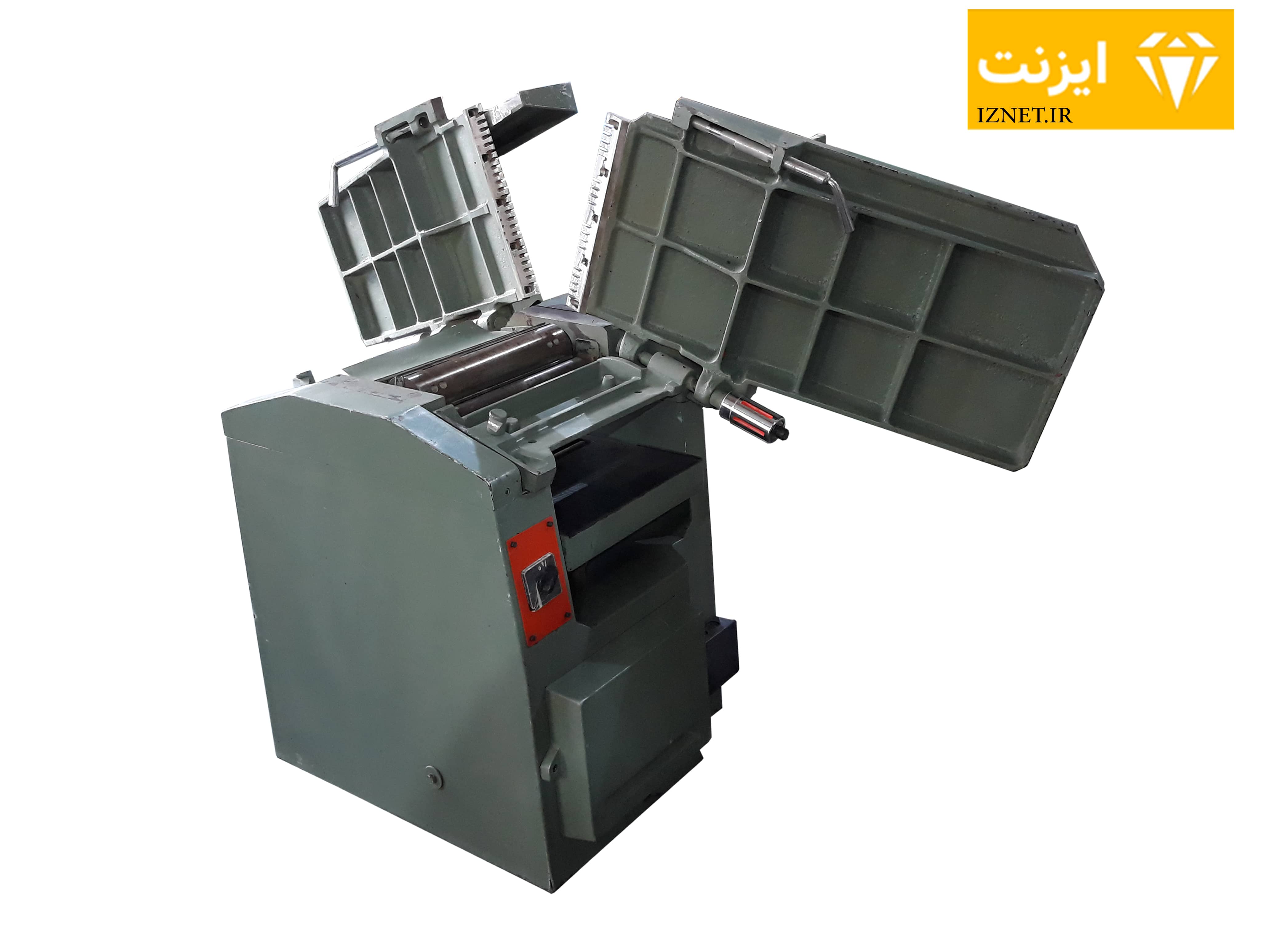

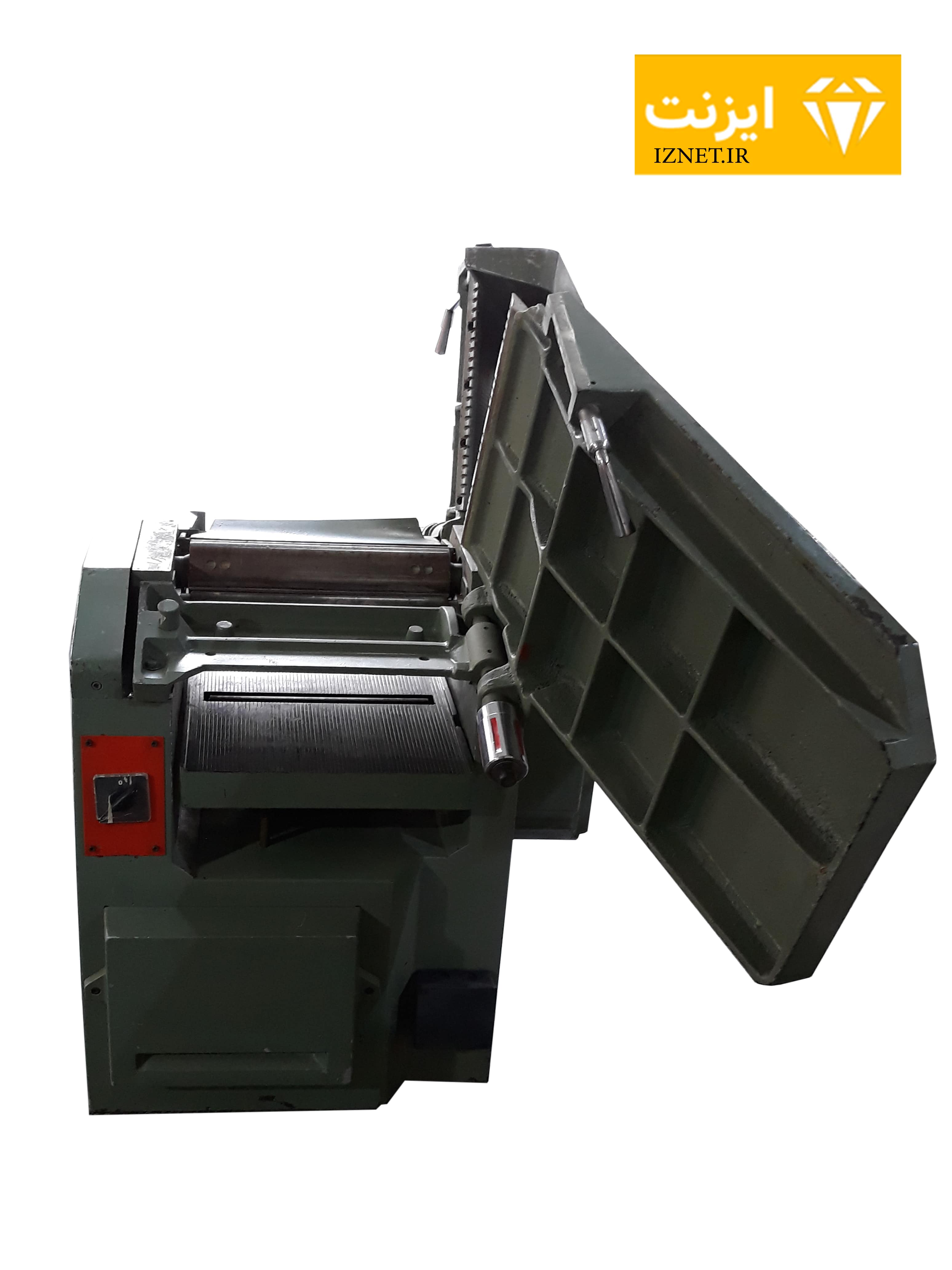

در پوش بالا:اغلب بر روی غلطک توپی ها در پوش قرار میدهند که ۱از پخش شدن خورد چوب جلوگیری کرده و۲ مانع از تماس دست اپراتور با قسمت غلطک توپی ها شد این قسمت را معمولا در هنگام گریسکاری باز میکنند

حفاظ شانه ای: شانه ای فلزی که مانع از پس زدن چوب ،گره های شکسته شده وچوب های شکسته میشود ،اگر این قطعه ها به عقب پرتاپ شود موجب اسیب دیدگی نجار میشود

غلطک شیار دار :این غلطک در کنار حفاظ شانه ای وجود دارد که چوب را به جلو هدایت میکند ،این غلطک در دو طرف به فنر هایی متصل است که بر اساس اندازه چوب وپست بلند های ممکن در سطح چوب وجود داشته باشد ،تغییر ارتفاع میدهد

توپی تیغه :توپی تیغه وظیفه رندی چوب را بر عهده دارد در دو طرف توپی کفشک هایی وجود دارد که پوشال را به بیرون هدایت میکند

غلطک ساده کشنده :وظیفه این غلطک صاف صیقلی هدایت کردن چوب به بیرون میباشد

در قسمت کناری دستگاه تسمه ،زنجیر گیر بکس به توپی قرار دارد ،تسمه ها به توپی متصل شده وزنجیر به غلطک های عقب وجلو متصل شده است ،از انجایی که توپی نیاز به دور بالا یی دارد از تسمه برای اتصال ان به موتور استفاده میشود وبا توجه به اینکه غلطک ها به ارامی باید حرکت کنند از زنجیر استفاده میشود

قدرت غلطک ها بسیار مهم است ،غلطها باید انقدر قدرت داشته باشند تا بتوانند به راحتی یک الوار ۶متری را به حرکت در بیاورند به همین خاطر در دستگاه گندگی از گیربکس استفاده میشود
